水玻璃工藝及齒輪泵的選型
水玻璃工藝主要用于鑄造鋼件，常用的有普通CO2水玻璃，真空CO2水玻璃及酯硬化水玻璃。水玻璃工藝環境良好， 生產中出現的粉塵較少，很少產生有害氣體，操作方便，鑄件裂紋傾向小。
水玻璃又稱泡花堿，鑄造用的水玻璃一般是用高硅砂與純堿按一定比例混合后，高溫?zé)Y(jié)反應而成，因此水玻璃中會 存在一些游離態的純堿及細小砂粒，另外水玻璃的粘度對溫度比較敏感。所以，輸送水玻璃的計量泵要具備如下特點：1、 耐腐蝕2、耐磨損3、高抗粘度。華泰齒輪計量泵齒輪與其配合件采用的是一軟一硬材料，對細小的砂粒有很好的避讓性， 用于制造齒輪泵的所有材料都有非常好的耐腐蝕性，齒輪的設計轉速很好的照顧到了水玻璃的粘性特征。
酯硬化水玻璃工藝所用的有機酯固化劑粘度非常低， 只有0.5Cps,對軸承部位、密封部位不但沒有潤滑性， 而且還會形成“車坐刀效應”，對軸造成傷害，再有就是 加入量非常小，這就對輸送泵提出以下要求：1、軸承 材料要有很高的自潤滑性，2、密封部位要有獨立的潤 滑系統3、能夠?qū)崿F(xiàn)微量輸送。
針對有機酯固化劑的特性，我們采用浸漬石墨的高 分子材料（卓越的自潤滑性）作為軸承，有專門的油室 對密封部位進行潤滑，采用多齒變位實現微量輸送。
對于酯硬化水玻璃工藝，水玻璃加入量大概為2-3% （占砂重），有機酯固化劑加入量約為10-15% （占水 玻璃）。針對酯硬化水玻璃做如下選型：選用B系列水 玻璃泵對玻璃進行輸送，C系列不銹鋼泵對有機酯固化 劑進行輸送（具體選型見表5 ）。
對于普通CO2水玻璃工藝，水玻璃加入量大概為 6?8% （占砂重）；真空CO2水玻璃工藝，水玻璃加入 量大概為3?4% （占砂重）、因此，根據普通CO2水玻 璃及真空CO2水玻璃工藝特點，選用B系列碳鋼泵進行 輸送（具體選型見表6 ）。

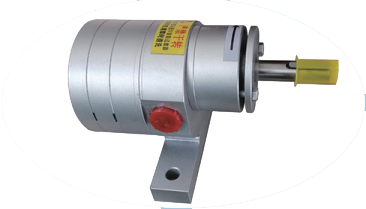

JHT-B系列齒輪計量泵
表5酯硬化水玻璃工藝設備選型表
|
混砂機型號 （t/h） |
適用介質 |
計算流量 （L/h） |
泵型 |
電機規格 |
調節頻率 （Hz） |
|
5 |
水玻璃 |
74.U111.1 |
B2/712 |
0.75KW （ 6極） |
13.7~20.5 |
|
|
有機酯固化劑 |
8.7 ?16.9 |
C2/158 |
0.55KW （ 6極） |
5 ?9.4 |
|
8 |
水玻璃 |
118.5-177.8 |
B2/950 |
0.75KW （ 6極） |
14.6 ?21.9 |
|
|
有機酯固化劑 |
13.9-31.3 |
C2/158 |
0.55KW （ 6極） |
7.7 ?17.4 |
|
10 |
水玻璃 |
148.1-222.2 |
B2/142 |
1.1 KW （ 6 極） |
13.7-20.5 |
|
|
有機酯固化劑 |
17.4?39.1 |
C2/158 |
0.55KW （ 6極） |
9.7-21.7 |
|
12 |
水玻璃 |
177.8 ?266.7 |
B2/142 |
1.1 KW （ 6 極） |
16.4-24.6 |
|
|
有機酯固化劑 |
20.9 ?47 |
C2/158 |
0.55KW （ 6極） |
11.6 ?26.1 |
|
15 |
水玻璃 |
222.2?333.3 |
B3/214 |
1.1 KW （ 6 極） |
13.7~20.6 |
|
|
有機酯固化劑 |
26.1 ?58.7 |
C2/253 |
0.55KW （ 6極） |
9?20.4 |
|
20 |
水玻璃 |
296.3?444.4 |
B3/320 |
1.1 KW （ 6 極） |
12.1-18.2 |
|
|
有機酯固化劑 |
34.8-78.3 |
C2/253 |
0.75KW （ 6極） |
12.1 ?27.1 |
|
25 |
水玻璃 |
370.4?555.6 |
B3/320 |
1.1 KW （ 6 極） |
15.2~22.4 |
|
|
有機酯固化劑 |
43.5-97.8 |
C2/475 |
0.75KW （ 6極） |
8-18.1 |
|
30 |
水玻璃 |
444.4?666.7 |
B3/481 |
1.5KW （6極） |
12.2 ?18.3 |
|
|
有機酯固化劑 |
52.2?117 |
C2/475 |
0.75KW （ 6極） |
13.2 ?29.6 |
|
40 |
水玻璃 |
592.6?888.9 |
B3/481 |
1.5KW （ 6極） |
16.2?24.4 |
|
|
有機酯固化劑 |
69.6-157 |
C2/475 |
0.75KW （ 6極） |
12.8 ?28.9 |
|
60 |
水玻璃 |
888.9^1333.3 |
B4/600 |
2.2KW （ 6極） |
16.2-24.3 |
|
|
有機酯固化劑 |
104?235 |
C2/712 |
0.75KW （ 6極） |
12.9 ?28.9 |
注：1、頻率范圍為理論計算值，僅供參考。2、超過60噸混砂機，請來電咨詢。
產品概述
殼體采用優質碳素結構鋼
齒輪和軸采用優質碳素鋼或馬氏體不銹鋼， 經過嚴格的淬火處理，硬度高，耐磨性好。 內部結構件采用軟硬材料配合，對細小顆粒有 很好的避讓性。
高品質的自潤滑軸承保證即使?jié)櫥暂^差的 工況下運轉自如！
多種密封方式配合應用于不同流體的密封。 可用于吠喃樹脂或水玻璃及派普樹脂II （聚酚異 観酸）的輸送。
另外JHT-B系列齒輪計量泵具有良好的流體兼 容性，在不同的工業、行業中被廣泛的應用。除 酸性、強堿性及含氯化物流體外，JHT-B系列齒輪 計量泵都表現出卓越的性能。
表6 CO2水玻璃工藝選型表
|
混砂機型號 （t/h） |
適用介質 |
計算流量 （L/h） |
泵型 |
電機規格 |
調節頻率 （Hz） |
|
5 |
水玻璃 |
222.2?296.3 |
B3/142 |
1.1KW （ 6極） |
13.7-18.3 |
|
8 |
水玻璃 |
355.6-474.1 |
B3/214 |
1.1 KW （ 6 極） |
14.6-19.4 |
|
10 |
水玻璃 |
444.4?592.6 |
B3/214 |
1.1KW （ 6 極） |
18.2 ?24.3 |
|
12 |
水玻璃 |
533.3-711.1 |
B3/320 |
1.5KW （ 6極） |
14.6 ?19.5 |
|
15 |
水玻璃 |
666.7?888.9 |
B3/320 |
1.5KW （6極） |
18.3-24.4 |
|
20 |
水玻璃 |
888.9?1185.2 |
B4/481 |
2.2KW （ 6極） |
16.2 ?21.6 |
|
25 |
水玻璃 |
1111.1^1481.5 |
B4/712 |
2.2KW （ 6極） |
13.7-18.3 |
|
30 |
水玻璃 |
1333.3?1777.8 |
B4/712 |
2.2KW （ 6極） |
16.4 ?21.9 |
注：1、頻率范圍為理論計算值，僅供參考。2、超過60噸混砂機，請來電咨詢。
